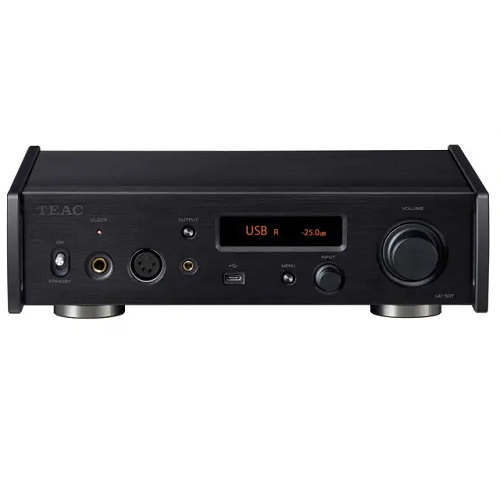

ЦАП TEAC UD-507-B
Код: UD-507-B

Новий передпідсилювач і підсилювач для навушників Teac UD-507, обладнаний фірмовим дискретним ЦАП TRDD 5 з USB-інтерфейсом, розроблений для максимального задоволення запитів вимогливих меломанів. На створення моделі Teac UD-507 нув популярність старшої 701 серії, успішні рішення якої лягли в її основу. Так, UD-507 забезпечує неймовірно чітку звукову картину з точною локалізацією, коли навіть старі улюблені треки починають звучати абсолютно по-новому.

TRDD 5: фірмовий референсний ЦАП на дискретних елементах

Всі отримані цифрові сигнали обробляються в FPGA з роздільною здатністю 64 біти та швидкістю 512 Fs, перетворюючи їх на аналоговий сигнал за допомогою 16 елементів ЦАП на канал (кожний елемент являє собою пару логічних схем із фільтром низьких частот і високоточними резисторами).

Водночас сигнал DSD обробляється безпосередньо, а сигнал PCM дельта-сигма-модулятор спочатку перетворює на 1-бітний і тільки потім — у високоякісний аналоговий. вибирати один із двох режимів перетворення: багаторівневий (багатобітний) дельта-сигма або 1-бітна дельта-сигма.

Два кварцові генератори на 44.1 кГц і 48 кГц і вхід для зовнішнього генератора на 10 МГц

TEAC UD-507 підтримує асинхронний USB інтерфейс. Він контролює передавання даних PCM і DSD за допомогою синхронізації тактової частоти, але не з гучним і нестабільним годинником комп'ютера, а згенерованою високоточним вбудованим генератором на кварцових кристалах самого підсилювача.

Крім того, таких високоточних кварцових генераторів аудіокласу з наднизьким рівнем фазового шуму в цій моделі відразу два. і точність відтворення оригінального аудіо. Крім того, UD-507 має вхід для під'єднання зовнішнього тактового генератора на 10 МГц, здатного забезпечити ще вищу якість відтворення музики.

Схема подвійного моно

У нового Teac UD-507 секція цифро-аналогового перетворювача зроблена незалежно від лівого та правого каналів, і вихідний аналоговий каскад реалізований за схемою подвійного моно.

Така схема, у якій кожен із каналів повністю монофонічний, ефективно запобігає утворенню інтерференції між лівим і правим сигналами та забезпечує якісне розділення каналів. Тому Teac UD-507 відтворює дуже багатий і чистий звук, створює напрочуд об'ємну звукову сцену зі справжнім тривимірним звучанням.

Повністю балансне передавання сигналу

Повністю балансне передавання аналогових вихідних сигналів лівого та правого каналів від D/A перетворення до кінцевого вихідного каскаду істотно сприяє оптимізації співвідношення сигнал/шум і створенню розширеного динамічного діапазону. Сигнал виходить дуже чистим, а у звучанні повною мірою зберігаються характерні для аудіоджерела високої роздільної здатності легкість і піднятість.

Два великі трансформатори з тороїдальними осердям

UD-507 обладнаний двома потужними трансформаторами з торидальними осердям — по одному для систем живлення аналоговий (включно з аналоговою компонентою ЦАП) і цифровим схемою.

Такий поділ джерел живлення аналогової та цифрової секцій дає змогу запобігти виникненню взаємних перешкод між ними й істотно підвищує якість аналогового сигналу. А схема без зворотного зв'язку в системі живлення аналогової секції неабияк розширює аудіопотенціал усієї системи.

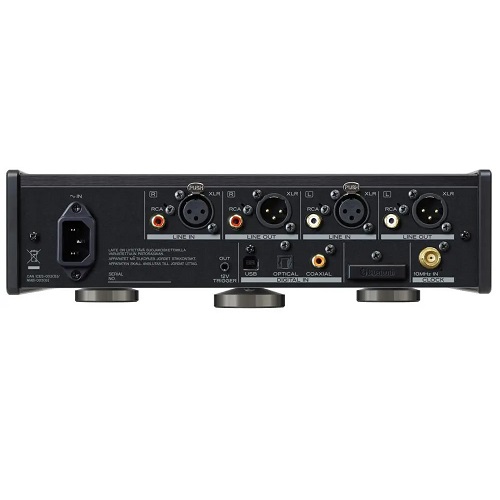

Передпідсилювач з аналоговим регулятором гучності — 4 цифрових і 2 лінійних входи (RCA/XLR)

Teac UD-507 — це не тільки USB ЦАП із двома наборами коаксіальних і оптичних цифрових входів, а й високоякісний аналоговий передпідсилювач із додатковим набором аналогових аудіовходів через роз'єми RCA і XLR, до яких можна просто під'єднати будь-якої зі звичайних джерел звуку..

Фірмова система регулювання гучності на базі підсилювача зі змінним коефіцієнтом посилення TEAC-QVCS (Quad Volume Control System) складається з чотирьох незалежних схем для лівого, правого, плюсового та мінусового сигналів (L+, L−, R+ і R−). Таке рішення до необхідного мінімуму скорочує маршрут аудіосигналу і в такий спосіб істотно підвищує його якість (зменшена втрата на всьому шляху), а також дає змогу регулювати рівень гучності з надзвичайно малим кроком, лише 0.5 дБ. А отже, без проблем можна налаштувати оптимальну гучність звучання як у навушниках, так і на виході аудіосистеми.
